Estudio técnico

Estudios técnicos.

Los estudios técnicos se hicieron con el fin de demostrar el impacto negativo de la urbanización desordenada sobre cuencas hidrológicas, en particular la permeabilización que permite las inundaciones, los cambios al ecosistema por la falta de arboles o la introducción de especies no aptas, generando la alteración del ciclo del agua y un impacto negativo en la vegetación y la fauna.

¿Qué metodología se utilizó para la elaboración del Estudio Técnico?

Programa de gestión de aguas pluviales.

La utilización de un programa de modelación de gestión de agua pluvial (Storm Water Management Model/SWWMv5/ por sus siglas en ingles), creado por la EPA

Delimitación de Cuenca

Para estudiar la subcuenca parte alta de San Juan de Dios se requirió la división de la subcuenca en 40 microcuencas, con el fin de lograr un estudio mas especifico del territorio.

Lluvia de Diseño

Utilizando las isoyetas de intensidad proporcionados por la Secretaria de Comunicaciones y Transportes de Jalisco (SCT), se obtiene una lluvia de diseño con duración de 5 horas y un periodo de retorno de 10 años. Dando estos datos una intensidad de lluvia de 72 mm por cada una de las microcuencas.

                                                                Fuente: SCT Jalisco

¿En que consiste la propuesta?

1. Soluciones Hidrológicas:

• Infiltración

La infiltración se propone en avenidas principales, cerro del cuatro, en el parque el Dean y en áreas verdes existentes, estos últimos dos, implementando saneamiento forestal. Son un total de 509.86 hectareas aptas para  infiltración de agua.

                                                                     Fuente: CA 604 2012

2. Soluciones Hidráulicas

• Red de drenaje

El actual sistema de drenaje pluvial y sanitario en la subcuenca es insuficiente lo que ocasiona uno de los tantos factores que origina los problemas de inundación en la zona (véase a continuación la figura del drenaje existente).

Este drenaje es combinado, lo que quiere decir, que las aguas pluviales y sanitarias se van por un mismo tubo para desembocar a un cuerpo de agua receptor.

Para poder comprender el porque de las propuestas hidráulicas que se mencionaran, es importante ver las anomalías que se detectaron en el sistema de drenaje.

Dimensión de colectores incompatibles


Se explica en el cambio de dimensión geométrica pasando de 1.22 m de diámetro a 0.61 cm de diámetro, ocasionando alteraciones en el flujo de agua que pasa de una dimensión a otra,

Además se presenta que el caudal o flujo de agua que pasa por dicho colector es mayor, provocando una presión en el colector y poco transporte de agua en el.

Resultado de inundaciones en la problemática actual

Así el programa de modelación de gestión de agua de lluvia nos presenta nudos de inundación debido a estas pocas de tantas ineficiencias que cuenta el sistema de drenaje.

Las propuestas que se plantean son las siguientes:

Implementación de nuevos colectores y ampliación del canal del sur

Ampliación de colectores existentes

• Vasos reguladores

Se proponen 15 vasos reguladores en la parte alta de la subcuenca, específicamente en el cerro del  cuatro, con el fin de retener los escurrimientos provenientes de el y disminuir el agua pluvial en las partes bajas de la subcuenca

• Captación de agua de lluvia

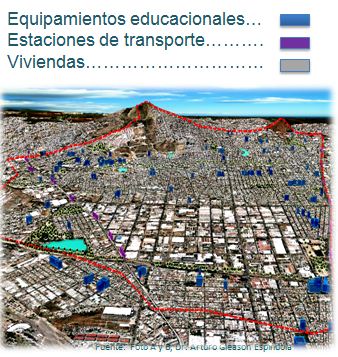

La captación de agua de lluvia se propone en 705 hectáreas de la subcuenca, principalmente en viviendas, estaciones del macrobús y equipamientos institucionales

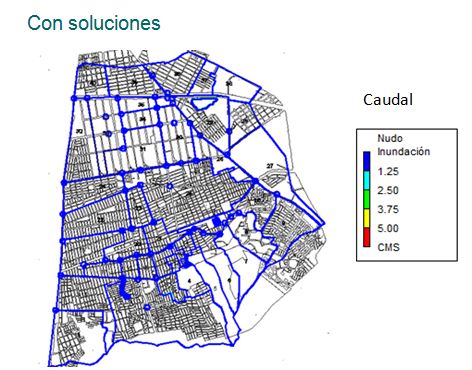

Resultado de inundación con soluciones

De acuerdo a las soluciones el programa de modelación de gestión de agua pluvial presentó resultados sin inundación en los nudos.

• Saneamiento del Vaso Regulador el Dean

En temporada de estiaje funcionará de la siguiente manera:

Se trata de colocar un colector  dentro del vaso regulador para que reciba las aguas negras provenientes del colector de la av. Gobernador Curie para que las desvié hacia el mismo colector propuesto dentro del vaso y no entren directamente.

En temporada de lluvia funcionará de la siguiente manera:

Contemplando de igual manera el colector dentro del vaso, esta vez para que el vaso reciba las aguas pluviales sin residuos sólidos se recomiendan rejillas de retención de sólidos en las entradas de aguas pluviales.

Además se propone sanear el vaso mediante bacterias, este proceso se basa en lo siguiente:

1.Biotecnología para el Tratamiento de aguas residuales2.Procedimiento mediante bacterias aeróbicas (requieren oxigeno para sobrevivir)3.Se agrega al agua el AWL - 80 es un producto biológico con un alto contenido de población bacteriana aeróbica y catalizador.4.Se elimina y/o reduce los patógenos existentes por debajo de los límites permisibles por las normas ecológicas.5.Modo de acción: AWL - 80 degrada la materia orgánica de desechos, grasas, aceites y otros contaminantes, desapareciendo los malos olores
